Построить эпюры продольных сил и нормальных напряжений. 2. Проверить брус на прочность.3. Определить перемещение ∆l свободного конца бруса, если [σ]р=160 МПа, [σ]сж=120 МПа, Е=2·105 МПа.

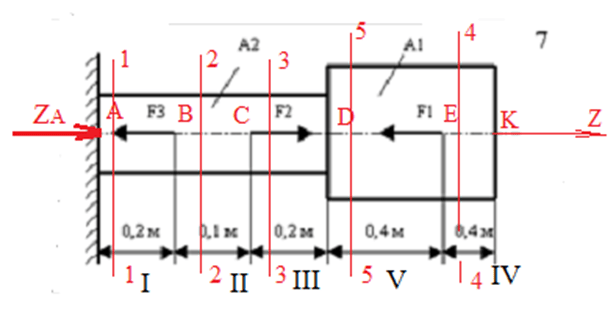

Разбиваем брус на пять характерных силовых участков: I, II, III IV и V. Проводим в пределах каждого участка соответствующие сечения. Используя метод сечений находим на каждом из участков продольные силы N.

Находим реакцию Z_А жесткой заделки А:
