Условие:

Построить эпюры продольных сил и нормальных напряжений по длине бруса. Определить перемещение свободного конца бруса. Двухступенчатый стальной брус нагружен силами F1, F2, F3. Площади поперечных сечений А1 и А2.

Ось Х всегда направлена вправо, ось Y направлена вверх.

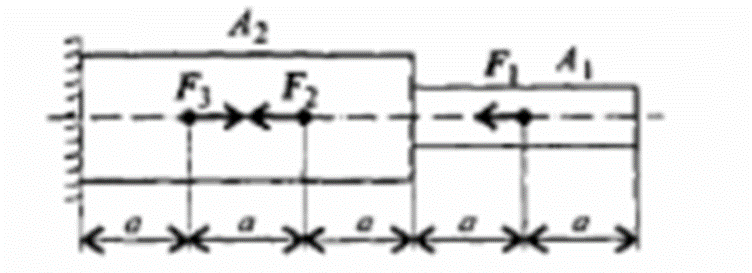

а) Дано:

F1 = 14 кН;

F2 = 16 кН;

F3 = 10 кН;

A1 = 2,1 см2;

A2 = 2,9 см2;

a = 0,5 м.

Найти эпюры продольных сил, нормальных напряжений и перемещение конца бруса.

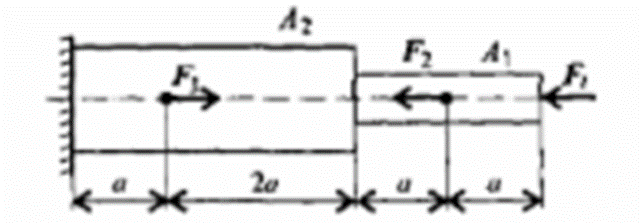

б) Дано:

F1 = 14 кН;

F2 = 16 кН;

F3 = 10 кН;

A1 = 2,1 см2;

A2 = 2,9 см2;

a = 0,5 м.

Найти эпюры продольных сил, нормальных напряжений и перемещение конца бруса.

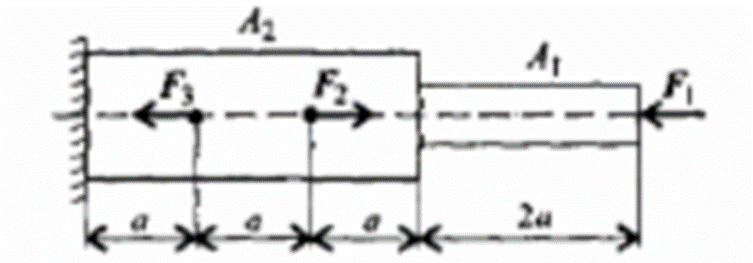

в) Дано:

F1 = 14 кН;

F2 = 16 кН;

F3 = 10 кН;

A1 = 2,1 см2;

A2 = 2,9 см2;

a = 0,5 м.

Найти эпюры продольных сил, нормальных напряжений и перемещение конца бруса.

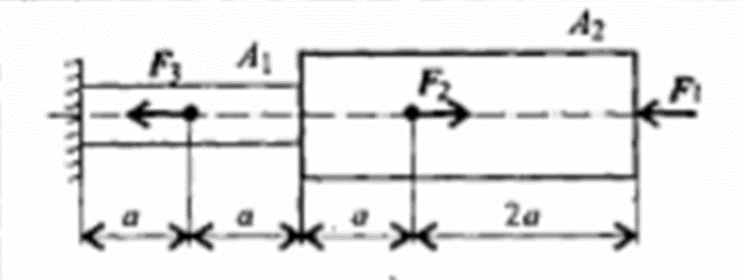

г) Дано:

F1 = 14 кН;

F2 = 16 кН;

F3 = 10 кН;

A1 = 2,1 см2;

A2 = 2,9 см2;

a = 0,5 м.

Найти эпюры продольных сил, нормальных напряжений и перемещение конца бруса.

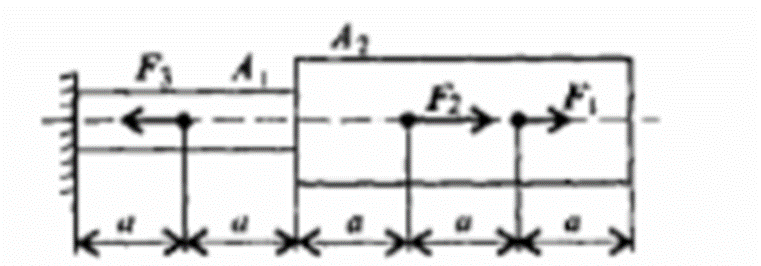

д) Дано:

F1 = 14 кН;

F2 = 16 кН;

F3 = 10 кН;

A1 = 2,1 см2;

A2 = 2,9 см2;

a = 0,5 м.

Найти эпюры продольных сил, нормальных напряжений и перемещение конца бруса.



е) Дано:

F1 = 14 кН;

F2 = 16 кН;

F3 = 10 кН;

A1 = 2,1 см2;

A2 = 2,9 см2;

a = 0,5 м.

Решение:

а) Согласно уравнениям суммы сил для каждого сечения, находим продольные силы.

Nx = 0

N1 - F1 = 0, N1 = 14 кН - сжатие

N2 - F2 - F1 = 0, N2 = 30 кН - сжатие

N3 + F3 - F2 - F1 = 0, N3 = 20 кН сжатие.

Определяем величины нормальных напряжений по сечениям с учетом изменения площади поперечного сечения.

1 = N1 / A1 = 14000 / (2.1 * 100) = 66.6 МПа

2 = N2 / A1 = 30000 / (2.1 * 100) = 142,8 МПа

3 = N2 / A2 = 30000 / (2.9 * 100) = 103,4 МПа

4 = N3 / A2 = 20000 / (2.9 * 100) = 68,9 МПа
