Построить эпюры вертикальных сжимающих напряжений в массиве грунта от действия полосовой нагрузки p =200 кПа, изменяющейся по закону прямой в точках на заданной вертикали и горизонтали, расположенной на расстоянии z =2 м от поверхности.

31 июля 2024
Механика

Условие:

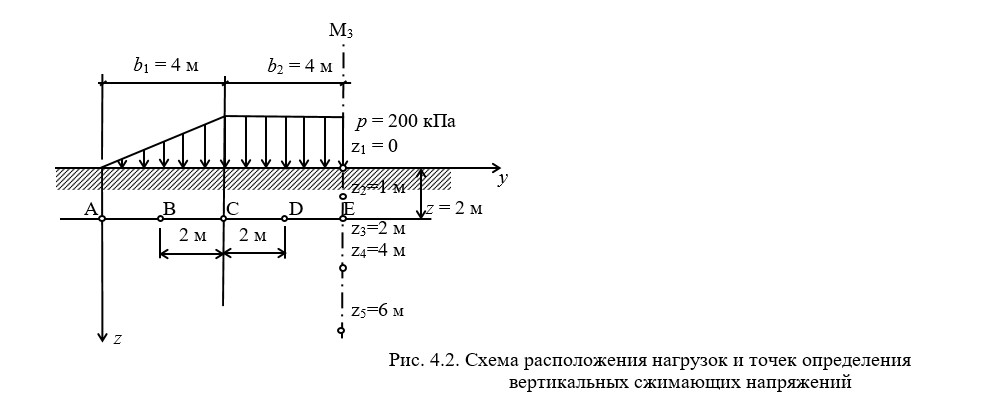

Построить эпюры вертикальных сжимающих напряжений в массиве грунта от действия полосовой нагрузки p =200 кПа, изменяющейся по закону прямой в точках на заданной вертикали и горизонтали, расположенной на расстоянии z =2 м от поверхности (рис. 4.2). Ширина треугольной нагрузки b1 = 2 м, ширина прямоугольной нагрузки b2 = 2 м. Точки по вертикали M3 на глубине 0, 1, 2, 4 и 6 м, по горизонтали на границах и в середине треугольной и прямоугольной нагрузок.

Решение:

Примем координатную систему yz.

Для распределенной полосовой нагрузки шириной b, изменяющейся по закону треугольника, вертикальные напряжения в грунтовом массиве определяются по формуле:

где Kz коэффициент, зависящий от соотношений z/b и y/b и определяемый по [4], y горизонтальная координата рассматриваемой точки от оси, проходящей через вершину треугольной нагрузки;...
