Построить эпюры внутренних силовых факторов - поперечной силы Q и изгибающего момента М; подобрать размеры поперечного сечения стальной балки для случаев: двутавровой; прямоугольного поперечного сечения; круглого поперечного сечения.
«Построить эпюры внутренних силовых факторов - поперечной силы Q и изгибающего момента М; подобрать размеры поперечного сечения стальной балки для случаев: двутавровой; прямоугольного поперечного сечения; круглого поперечного сечения.»
- Механика
Условие:

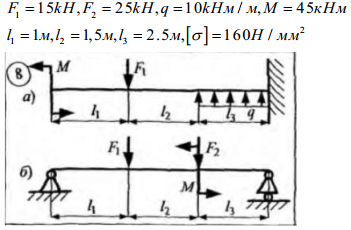

Исходные данные:
Требуется:
1. построить эпюры внутренних силовых факторов - поперечной силы Q и изгибающего момента М;
2) подобрать размеры поперечного сечения стальной балки для случаев: двутавровой; прямоугольного поперечного сечения со сторонами h большая, b - меньшая (h/b=2); круглого поперечного сечения;
3) вычислить нормальные напряжения в характерных точках сечения;
4) проверить балку двутаврового сечения на прочность по касательным напряжениям.
Решение:

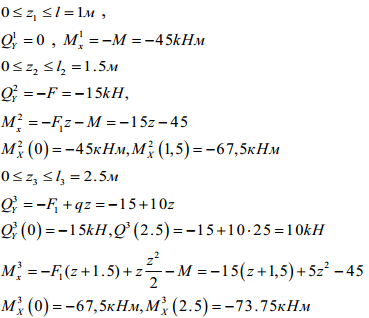

1. Построим эпюру поперечных сил и изгибающих моментов
Определяем значение момента, когда поперечная сила пересекает ось:
Строим эпюры поперечных сил и изгибающего момента.
