Условие задачи
По результатам лабораторных исследований свойств грунтов требуется:
а) для образцов песчаного грунта построить интегральную кривую гранулометрического состава, определить тип грунта по гранулометрическому составу и степени его неоднородности, дать оценку плотности сложения и степени влажности, определить расчетное сопротивление Rо;
для образцов глинистого грунта определить тип грунта, разновидность по консистенции и расчетное сопротивление Rо;
исходные данные приведены в таблице 1.
б) построить график компрессионной зависимости вида
определить для заданного расчетного интервала давлений коэффициент относительной сжимаемости грунта, модуль деформации грунта и охарактеризовать степень сжимаемости грунта; исходные данные приведены в таблице 2 (начальная высота образца грунта h = 20 мм).
в) построить график сдвига вида
методом наименьших квадратов определить нормативное значение угла внутреннего трения
и сцепление
грунта; исходные данные приведены в таблице 3.
Исходные данные: вариант 51

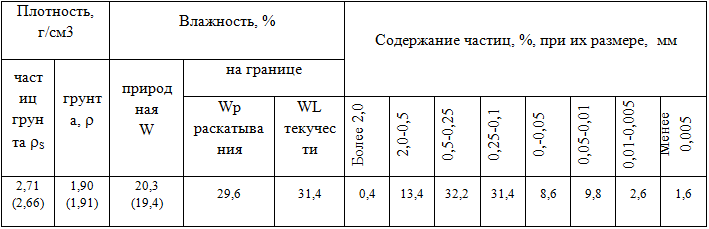

Таблица 1

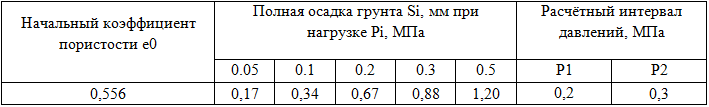

Таблица 2
Таблица 3
Ответ
Гранулометрическим (зерновым) составом грунта называется относительное содержание в грунте (по весу) частиц различной крупности.
Определение гранулометрического состава состоит в разделении грунта на фракции (группы частиц, близкие по крупности) и установлении их процентного содержания.
Для определения степени неоднородности гранулометрического состава песчаного грунта построим по данным таблицы 1 интегральную кривую гранулометрического состава (рис. 1).
По горизонтальной оси откладываем логарифмы диаметров зёрен в мК, а по вертикальной оси суммарное содержание в грунте частиц диаметром более да...
