Прямой брус, жестко закрепленный одним концом, находится под действием сил F1, F2, F3. Построить эпюры продольных сил N и нормальных напряжений Ϭ.
«Прямой брус, жестко закрепленный одним концом, находится под действием сил F1, F2, F3. Построить эпюры продольных сил N и нормальных напряжений Ϭ.»
- Механика
Условие:

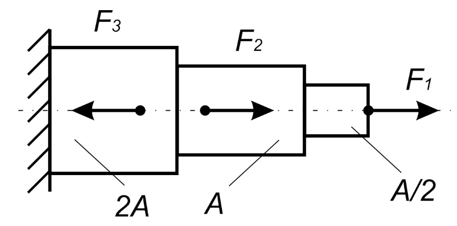

Прямой брус, жестко закрепленный одним концом, находится под действием сил F1, F2, F3.
Требуется: Построить эпюры продольных сил N и нормальных напряжений ϭ.
Исходные данные: F1=25 кН, F2=20 кН, F3=15 Н, А=100 мм2, собственный вес бруса не учитывать.
Решение:
1). Разбиваем брус на участки. Границами участка будут сечения, в которых приложены силы и изменяется площадь. В нашей задаче 5 участков.
2). Участок I-I Z=F1-N1=0 N1=F1=25 кН.
3). Участок II-II Z=F1-N2=0 N2=F1=25 кН.
4). Участок III-III Z=F1+F2-N3=0 N3=F1+F2=25+2...
