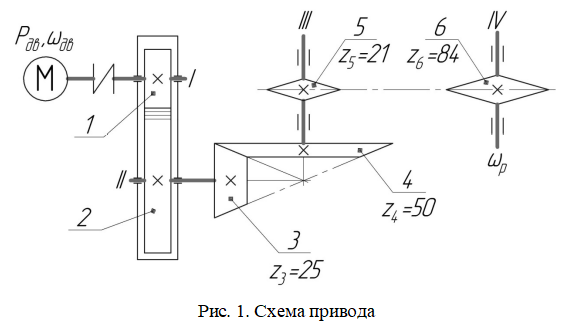

Привод (рис. 1) состоит из электродвигателя мощностью Рдв с угловой скоростью вала ωдв и многоступенчатой передачи, характеристики звеньев которой указаны на кинематической схеме. Угловая скорость выходного (рабочего) вала привода ωр. Требуется
- Механика
Условие:
Привод (рис. 1) состоит из электродвигателя мощностью Рдв с угловой скоростью вала ωдв и многоступенчатой передачи, характеристики звеньев которой указаны на кинематической схеме. Угловая скорость выходного (рабочего) вала привода ωр.
Требуется определить:
а) общий КПД и передаточное отношение привода;
б) мощности, вращающие моменты и угловые скорости для всех валов.
Кроме того, следует дать характеристику привода и его отдельных передач.
Дано: Рдв = 18,5 кВт; ωдв = 144 рад/с; ωр = 4,5 рад/с.
Решение:
1. Кинематическая и конструктивная характеристики привода: передача трехступенчатая, понижающая (т.е. уменьшающая угловую скорость, так как в каждой ступени диаметр выходного звена больше, чем входного). Первая ступень I-II передача цилиндрическая прямозубая закрытая в герметичный корпус, который называется редуктором, вторая II-III зубчатая коническая открытая, третья III-IV цепная передача. Для подсоединения двигателя к ведущему валу I цилиндрической прямозубой закрытой передачи предусмотрена упругая муфта.
2. Определим общий КПД привода с учетом потерь в подшипниках:
