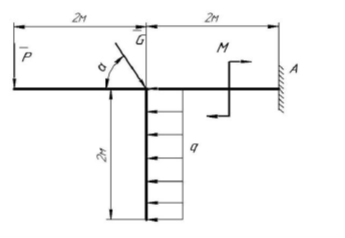

Условие задачи
« Произвольная плоская система сил »
Исходные данные
G = 12 кН; Р = 4 кН; М = 10 кН·м; q = 5 кН; α = 60º.
Требуется: Определить реакции в связях (опорах), наложенных на конструкцию.
Ответ

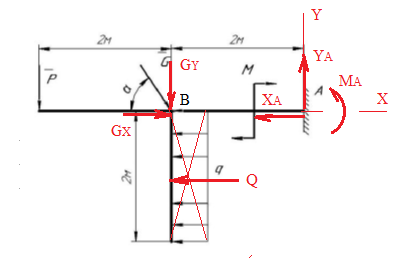

Освобождаем систему от связей (жесткой заделки А), заменяя ее действие реакциями связи. Заменяем распределенную нагрузку q, сосредоточенной силой Q, модуль которой равен: Q = q2 = 52 = 10 кН и которая приложена в середине вертикального стержня. Раскладываем силу G на две составляющие, горизонтальную GX и вертикальную GY.
GX = Gcos = 12cos60 = 6,0 кН,
GY = Gsin = 12sin60 = 10,39 кН.
Для полученной пло...
