Условие задачи
Проверить прочность изображенного на рис. 2 заклепочного соединения, если F = 85кН. Допускаемые напряжения на растяжение [σ]р листов 140 МПа, на смятие [σ]см = 280 МПа, на срез [τ]ср заклепок 100 МПа. Толщина листов δп, соединяемых встык деталей равна 12 (мм), толщина накладок δн каждой равна 5 (мм). Диаметр заклепок d – 14 мм, ширина листов b - 135мм. Исходные данные в таблице 2.
Используя параметры соответствующие индивидуальному варианту необходимо:
1. Вычертить в масштабе схему сварного соединения.
2. Проверить прочность листа на растяжение в сечениях, ослабленных отверстиями.
3. Проверить прочность заклепок на срез.
4. Проверить прочность листов на смятие.
Таблица 2 – Исходные данные

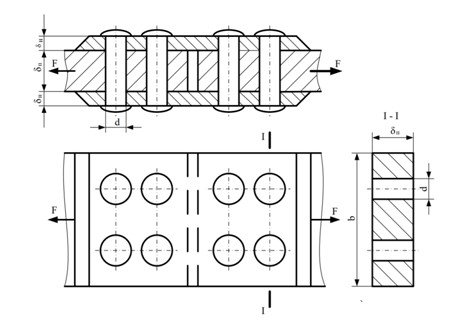

Рис.2. Схема расположения заклепок
Ответ
Проверка прочности листа на растяжение в сечении, ослабленного отверстиями под заклепки, т.е. наиболее опасном сечении:
Проверка прочности заклепок на срез, учитывая, что в данном соединении заклепки двухсрезные.
