Условие задачи
Расчет заклепочного соединения

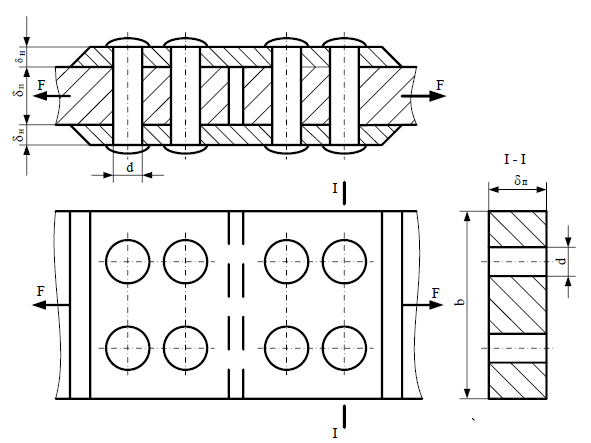

Рис.1. Схема расположения заклепок.
Проверить прочность изображенного на рис. 1 заклепочного соединения, если F = 131Н. Допускаемые напряжения на растяжение листов [σ]р =140МПа, на смятие [σ]см =280МПа, на срез заклепок [τ]ср=100МПа. Толщина листов δп=10мм соединяемых встык деталей, толщина накладок δн= 4мм каждой. Диаметр заклепок d =12мм, ширина листов b =130мм.
Ответ
Проверка прочности листа на растяжение в сечении, ослабленного отверстиями под заклепки:
Проверка прочности заклепок на срез, учитывая, что в данном соединении заклепки двухсрезные.
