Расчет на прочность для двухопорной балки. Для данной балки из условия прочности подобрать номер двутавра в соответствии с исходными данными.
«Расчет на прочность для двухопорной балки. Для данной балки из условия прочности подобрать номер двутавра в соответствии с исходными данными.»
- Механика
Условие:
Для данной балки из условия прочности подобрать номер двутавра.
Исходные данные: а = 0,8м; b = 0,6м; с = 0,4м; l = 2м; q = 12кН/м; Р = 10кН; m = 8кН×м; [δ] = 160МПа.
Решение:

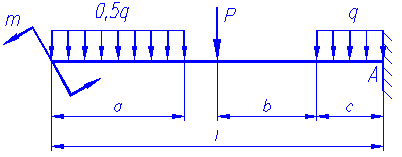

1. Изображаем расчетную схему и разделяем ее на четыре силовых участка рис. 6.
2. Определяем опорные реакции.

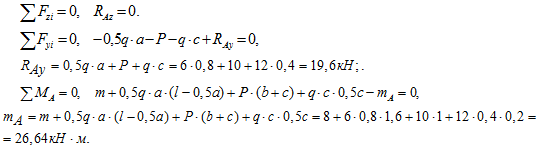

Составляем уравнения равновесия:
Для проверки найденных реакций используем еще одно уравнение равновесия - сумма проекций всех сил на ось Y:
