Условие:
Рассчитайте статически определимую многопролетную балку с промежуточными шарнирами.
Исходные данные :
l1=15 м ; q=20 кН/м ; b=1,8 м ; l2=15 м ; P=23 кН ; α=1,9 м ; c=1,1 м ;
M=26,3 кНм ;

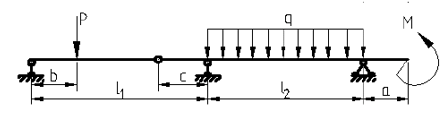

Схема 1, представленная на рисунке 1;
Рисунок 1 – Схема 1
Степень свободы W = 3D - 2Ш - C0 = 3 ∙ 2 - 2 ∙ 1 - 4 = 0
Решение:
Следовательно, многопролетная балка является статически определимой.

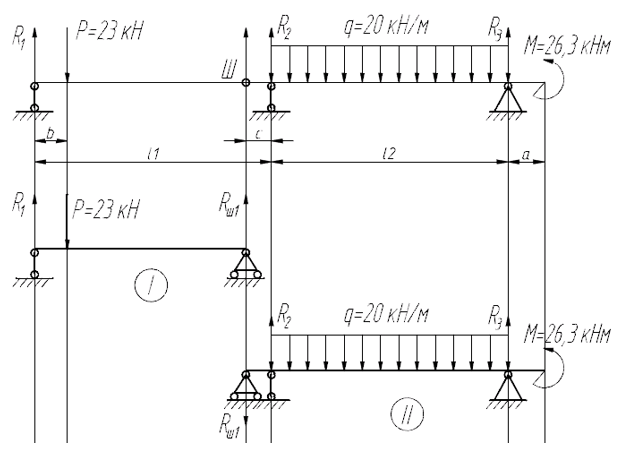

На рисунке 2 представлено построение поэтажной схемы с простановкой всех опорных реакций в несущих и несомых балках. Последовательность расчета многопролетной балки в соответствии с построенной поэтажной схемой обозначена I и II соответственно.
Рисунок 2 Поэтажная схема
Ниже на рисунке 3 изображено построение эпюр M и Q для участ...
