Условие задачи

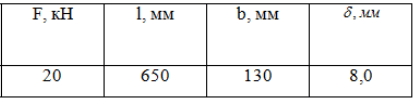

Рассчитать и сконструировать заклёпочное соединение внахлёстку двух полос с указанными размерами сечения. Сила F, действующая на соединение, приложена по оси симметрии листов. Материал листов Ст.3, заклёпок Ст.2.
Механические характеристики для сталей:
Ст.3 ГОСТ 380-6П (углеродистые стали).
Ст.2 ГОСТ 499-41 (Сталь для заклёпок).
Ответ
1. Из условия прочности заклёпок на срез, определяем диаметр заклёпок, предварительно приняв количество заклёпок 6 (указано на рисунке), число плоскостей среза равно 1;
Каждая заклёпка имеет одну плоскость среза:
Потяни
