Условие задачи

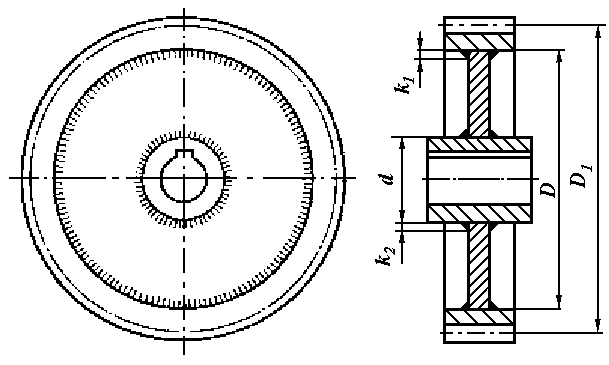

Рассчитать сварные швы, соединяющие зубчатый венец колеса с его диском и диск со ступицей (рис. 7.10). Передаваемая зубчатым колесом мощность P, угловая скорость и его диаметры D и D1 приведены в табл. 7.10. Соединение выполнено двумя угловыми швами с катетами k1 и k2. Материал обода и ступицы – Сталь 40 (σТ=265 МПа), материал диска – сталь Ст 3 (Т=240 МПа). Сварка ручная электродами Э42.
Рис. 7.10
Таблица 7.10
Ответ
Крепление зубчатого венца с диском и ступицы с диском, представляет собой угловое сварное соединение, нагруженное моментом Т, при мощности Р=30квт и угловой скорости . От действия сил в зацеплении сварные швы разгружены. Допускаемое напряжение на срез сварных швов выбираем исходя из допускаемого напряжения на растяжение. Сварка зубчатый венец колеса с его диском. Материал венца Сталь 40 (Т=265 МПа), материал диска сталь Ст 3 (Т=240 МПа).
Свариваем детали с различными механическими свойст- вами, то расчет допускаемых напряжений ведется для материала, обладающего наименьшим значением предела ...
