Решить задачу по механике. Для заданного стержня построить эпюры продольных сил, нормальных напряжений и перемещений поперечных сечений.
«Решить задачу по механике. Для заданного стержня построить эпюры продольных сил, нормальных напряжений и перемещений поперечных сечений.»
- Механика
Условие:
Для заданного стержня построить эпюры продольных сил, нормальных напряжений и перемещений поперечных сечений.
Исходные данные: Е = 2×105МПа; l1 = 1м; l2 = 1м; l3 = 3м; A1 = 6см2; A2 = 6см2; A3 = 3см2; F1 = 20кН; F2 = 7кН; F3 = 9кН; [s] = 160МПа.
Решение:

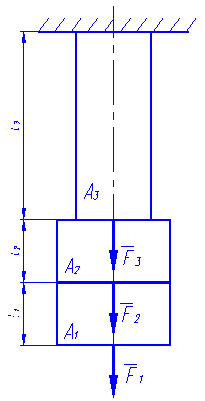

1. Изобразим расчетную схему стержня и разделим ее на три силовых участка.
2. Определим продольную силу N и нормальное напряжение на каждом участке, начиная со свободного конца.
1-й участок
2-й участок
