Условие задачи

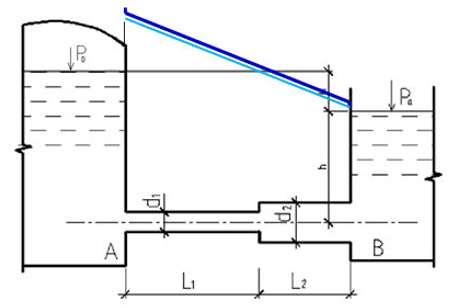

Резервуары А и В соединены горизонтальной новой чугунной трубой с шероховатостью Δ = 0,5 мм переменного сечения с d1 = 150 мм и d2 = 150 мм и l1 = 19 м и l2 = 30 м, по ней протекает расход воды Q = 13 л/с. На свободной поверхности жидкости в питающем резервуаре поддерживается избыточное давление p0 = 0,02 МПа. Уровень воды во втором баке h = 2 м. Определить напор H, под действием которого движется вода в трубопроводе. Построить напорную и пьезометрическую линии.
Ответ
Располагаемый напор на трубопроводе:
Определим потери в трубопроводе по формуле Вейсбаха - Дарси, предполагая наличие турбулентного режима течения.
