Условие:
РС; a=125см=1,25м; α=1,32; m=17кНм; D=14,6см; [τ]=80Мпа=8кН/см2.
Требуется:
1. Проверить прочность стержня.
2. Построить эпюру напряжений в опасном сечении РС.
Решение:

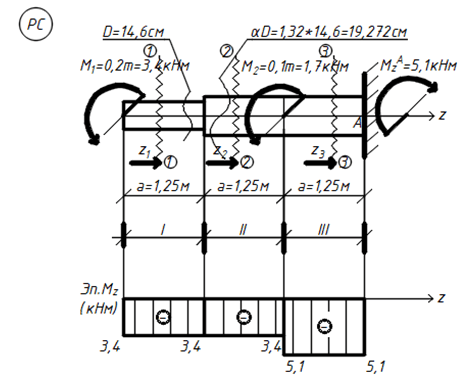

1. Вычерчиваем РС.
2. Определяем тип деформации кручение (эп. MZ).
3. Строим эпюру MZ.
3.1. Определяем опорные реакции.
3.1.1. Нумеруем опоры РС
3.1.2. Определяем тип опор РС.
Оп. А ЖЗ (3.2 кручение).
3.1.3. Показываем опорные реакции и подписываем их.
3.1.4. Определяем опорные реакции.
