РС; a=125см=1,25м; q=37кН/м; α=1,32; [σ]=100Мпа=10кН/см2. Требуется: 1. Определить размеры поперечного сечения РС – d=? 2. Построить эпюру напряжений в опасном сечении РС.

Условие:

РС; a=125см=1,25м; q=37кН/м; α=1,32; [σ]=100Мпа=10кН/см2.

Требуется:

1. Определить размеры поперечного сечения РС – d=?

2. Построить эпюру напряжений в опасном сечении РС.

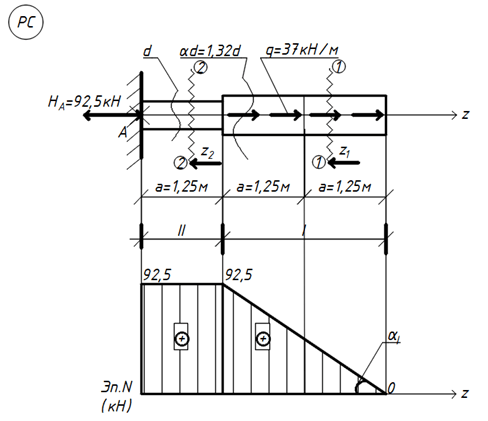

1. Вычерчиваем РС.

2. Определяем тип деформации осевое Р/СЖ (эп. N).

3. Строим эпюру N.

3.1. Определяем опорные реакции.

3.1.1. Нумеруем опоры РС

3.1.2. Определяем тип опор РС.

Оп. А ЖЗ (3.1 осевое Р.СЖ).

3.1.3. Показываем опорные реакции и подписываем их.

3.1.4. Определяем опорные реакции.
