Условие:
Спроектировать четырехшарнирный механизм, изображенный на чертеже (рисунок 5).

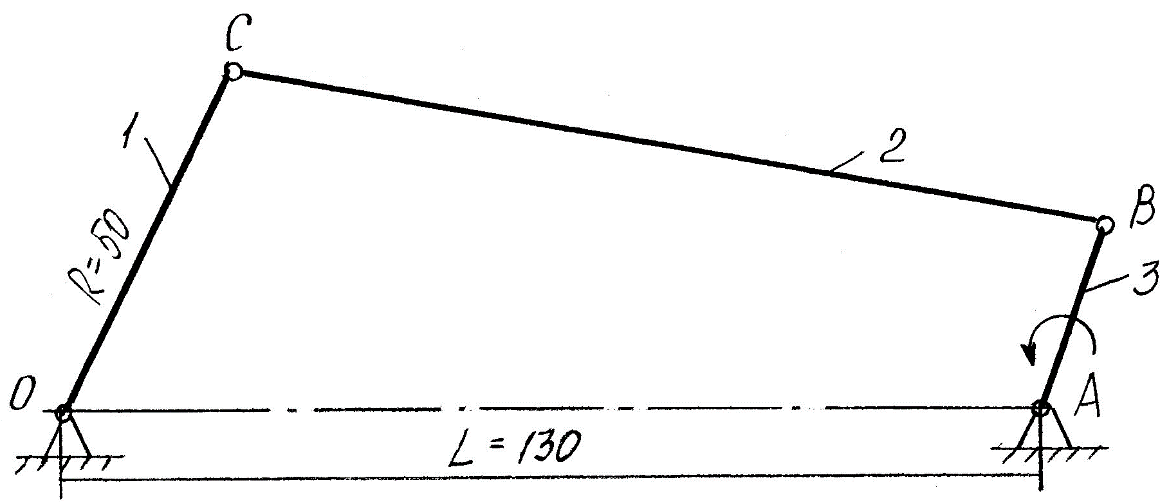

Рисунок 5 Структурная схема четырехшарнирного механизма
Длина коромысла
Угол наклона коромысла к стойке в крайних положениях
,
Длина стойки
Найти длину кривошипа
и шатуна
.
Определить скорости и ускорения точек В и С.
Решение:
Строим план положений механизма (рисунок 6). Для построения плана положений не хватает длин кривошипа и шатуна.

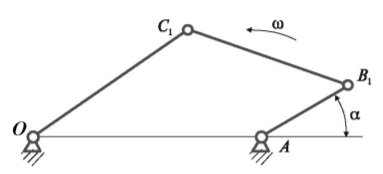

Рисунок 6 Кинематическая схема четырехшарнирного механизма
Находим длины шатуна и кривошипа .
Графоаналитическим методом кинематического анализа строим план положений механизма. Из плана положений находим два заданных крайних положения коромысла (рисунок 7) ОC1, АВ1 и ОC2, АВ2.
