Условие задачи
Спроектировать механический привод общего назначения.
Исходные данные:
Схема по рис. ; n4 = 80 мин-1; Р4 = 3,5 кВт; КП = 1,7, нагрузка постоянная; работа в две смены, срок службы – 5 лет.

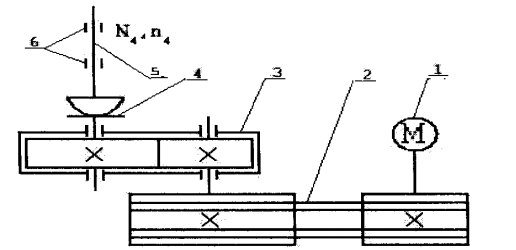

Рисунок 1. Кинематическая схема привода общего назначения с цилиндрическим прямозубым редуктор и клиноременной передачей.
1 – электродвигатель; 2 – клиноременная передача; 3 – редуктор цилиндрический горизонтальный; 4 – муфта зубчатая; 5 – приводной вал рабочей машины; 6 – подшипники.
Ответ
5.1. Выбор электродвигателя. Кинематический и силовой расчет привода
Общий КПД привода для последовательно соединенных его элементов определяем по формуле:
, (1),
где принимаем КПД: = 0,96 - (клиноременная передача); = 0,96 - (закрытая прямозубая передача);
