Стальной ступенчатый брус заданной конфигурации подвергается воздействию внешней нагрузки Требуется: 1. Построить эпюру продольных сил
- Механика
Условие:
Стальной ступенчатый брус заданной конфигурации подвергается воздействию внешней нагрузки
Требуется:
1. Построить эпюру продольных сил
2. Построить эпюру нормальных напряжений
при неизвестном значении площади
3. Записать условие прочности и определить необходимое значение
при допускаемом напряжении
Затем назначить площадь поперечного сечения
на каждом участке бруса, соблюдая указанные на схеме соотношения между
4. Построить эпюру продольных перемещений
принимая модуль упругости

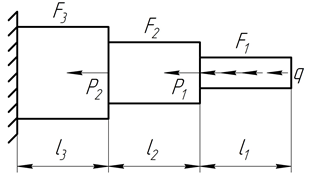

Схема задачи
Решение:
Перед решением задачи требуется отмасштабировать схему, согласно условиям.

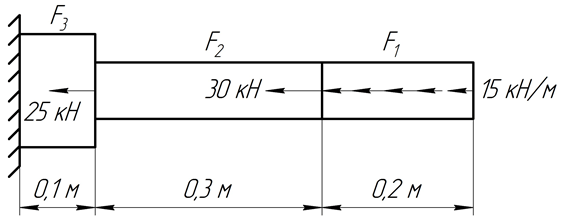

Масштабированная схема
Продольная сила в произвольном сечении определяется как алгебраическая сумма всех внешних сил, приложенных со стороны свободного конца бруса, поэтому нет необходимости в поиске опорных реакций. Для решения задачи будет отмерять координаты на каждом из трёх участков бруса справа налево (от свободного ко...
