Стержни AB и CB соединены шарниром B, на ось которого действуют две нагрузки P1 и P2. Крепления стержней в точках A и C шарнирные. Определить усилия в стержнях. Аналитическое решение проверить графическим построением.

«Стержни AB и CB соединены шарниром B, на ось которого действуют две нагрузки P1 и P2. Крепления стержней в точках A и C шарнирные. Определить усилия в стержнях. Аналитическое решение проверить графическим построением.»
  • Механика

Условие:

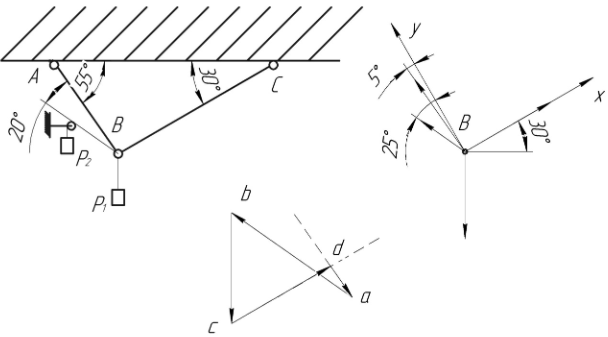

Стержни AB и CB соединены шарниром B, на ось которого действуют две нагрузки P1 и P2. Крепления стержней в точках A и C шарнирные. Определить усилия в стержнях. Аналитическое решение проверить графическим построением.

Исходные данные:

P1 = 1,2кН; P2 = 1,6кН;

Решение:

Рассмотрим равновесие узла B. Очевидно что натяжения нитей равны весам соответствующих грузов. Вводим систему координат xBy и составляем уравнения равновесия узла В.
