Сварная из балок конструкция удерживается в равновесии с помощью опорных подвижного и неподвижного шарниров или заделки. Определить реакции связей при действии на конструкцию сосредоточенных сил.
- Механика
Условие:

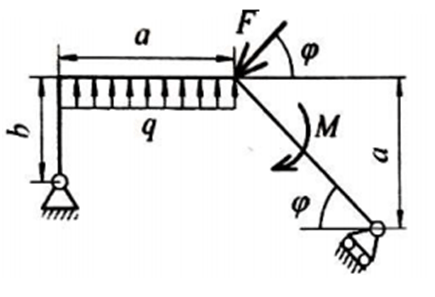

Сварная из балок конструкция удерживается в равновесии с помощью опорных подвижного и неподвижного шарниров или заделки. Определить реакции связей при действии на конструкцию сосредоточенных сил величиной P, F, пары сил с моментом M и распределенной по длине балки силы с интенсивностью q, расположенных в одной плоскости.
Дано:
Решение:
Освобождаем раму от связей (опор), заменяя их действие реакциями опор.
Реакция RB шарнирно-подвижной опоры В направлена перпендикулярно наклонной опорной плоскости. Реакцию шарнирно-неподвижной опоры А разлагаем на две составляющие RАХ и RАY. Заменяем распределенную нагрузку q на эквивалентную сосредоточенную силу, модуль которой равен: Q = qа = 43 = 12 кН. Точка приложения этой силы - середина участка приложения нагрузки q.
Разложим наклонную силу F на горизонтальную - FХ и вертикальную FY - составляющие, модули которых равны:FХ = Fcos = 20cos45 = 14,14 кН;
FY = Fsin = 20sin45 = 14,14 к...
