Условие задачи

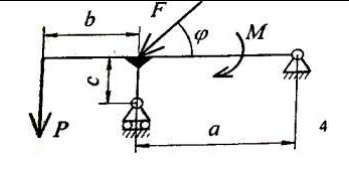

Сварная из балок конструкция удерживается в равновесии с помощью опорных подвижного и неподвижного шарниров или заделки. Определить реакции связей при действии на конструкцию сосредоточенных сил величиной P, F, пары сил с моментом М и распределенной по длине балки силы с интенсивностью q, расположенных в одной плоскости.
a = 3 м; b = 2 м; c = 1 м; P = 10 кН; F = 20 кН; M = 6 кН·м; φ = 30 град
Ответ
Рассмотрим равновесие сварной балки.
Система сил приложенных к раме состоит из активных сил и сил реакций.
Активные силы: пара сил с моментом
Силу разложим на составляющие
