а = 3,4м, b = 4,6 м, с = 2,5 м, l = 13 м, М = 10 кН·м, F = 12 кН, q = 15кН/м, [σ]ст = 160 МПа Требуется: построить эпюру поперечных сил и изгибающего момента.
«а = 3,4м, b = 4,6 м, с = 2,5 м, l = 13 м, М = 10 кН·м, F = 12 кН, q = 15кН/м,
[σ]ст = 160 МПа Требуется: построить эпюру поперечных сил и изгибающего момента.»
- Механика
Условие:

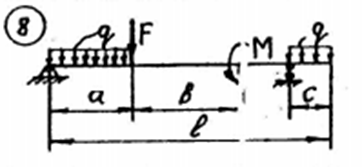

Схема, а = 3,4м, b = 4,6 м, с = 2,5 м, l = 13 м, М = 10 кН·м, F = 12 кН, q = 15кН/м,
[σ]ст = 160 МПа
Требуется: построить эпюру поперечных сил и изгибающего момента.
Решение:
Освобождаем балку от связей (опор), заменяя их действие реакциями связей.
Так как вертикальных или наклонных внешних сил - нет, то в шарнирно-неподвижной опоре А, горизонтальная составляющая отсутствует (равна нулю).
Для полученной плоской системы сил составляем два уравнения равновесия:
Из уравнения (1), находим:
