Для стального вала круглого поперечного сечения определить значение внешних скручивающих моментов М1, М2, М3 соответствующие передаваемым мощностям Р1, Р2, Р3, и уравновешивающий момент М0

«Для стального вала круглого поперечного сечения определить значение внешних скручивающих моментов М1, М2, М3 соответствующие передаваемым мощностям Р1, Р2, Р3, и уравновешивающий момент М0»

2 августа 2024
Механика

Условие:

Для стального вала круглого поперечного сечения определить значение внешних скручивающих моментов М₁, М₂, М₃ соответствующие передаваемым мощностям Р₁, Р₂, Р₃, и уравновешивающий момент М₀. Построить эпюру крутящих моментов по длине вала. При заданных значениях допускаемого напряжения на кручение [τ] = 30 Н/мм²и допускаемого относительного угла [φ] = 0,02 рад/м. Определить диаметры вала из расчетов на прочность и жесткость; принимаемое значение диаметра вала округлить до ближайшего четного или оканчивающегося на 5 числа. Построить эпюру углов закручивания по длине вала, приняв модуль сдвига G = 8·104 H/мм². Угловая скорость вала ω = 25рад/с.

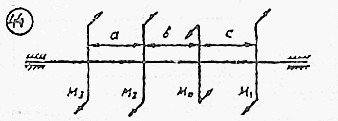

Исходные данные: Рис.44, а = b = c = 1,4м, Р₁ = 2,4 кВт, Р₂ = 2,9 кВт, Р₃ = 3,4 кВт, ω = 25рад/с,

Решение:

Дано: Рис.44, а = b = c = 1,4м, Р₁ = 2,4 кВт, Р₂ = 2,9 кВт, Р₃ = 3,4 кВт, = 25рад/с,

[] = 30 H/мм², [] = 0,02 рад/м, G = 810⁴ H/мм²,

1. Определение внешних скручивающих моментов и уравновешивающего момента М₀

М₁ = Р₁/ = 2,410³/25 = 96,0 Нм,

М₂ = Р₂/ = 2,910³/25 = 116,0 Нм,

М₃= Р₃/ = 3,410³/25 = 136,0 Нм.

Уравновешивающий момент находим из условия равновесия вала относительно его продольной оси, он равен: М₀ = М₁ + М₂ + М₃ = 96,0 + 116,0 + 136,0 = 348 Нм.

2. Построение эпюры крутящих моментов.

Разбиваем вал на 5-ть участков: 0-1, 1-2, 2-3, 3-4, 4-5. Применив метод сечений и рассма...
