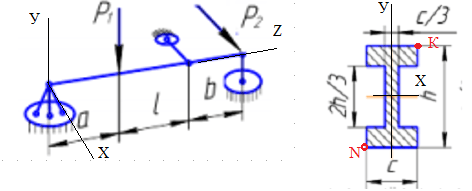

Условие задачи
Требуется: Из расчета на прочность по наибольшим напряжениям определить допустимое значение параметра нагрузки Р.
Исходные данные:
материал - сталь Ст.3;
l = 40 см;
[k] = 2,0;
с = 3 см.
а = 2L;
b = 2L;
h = 2,5с;
P1 = 3P;
P2 = 4P.
Ответ
Дано:
материал - сталь Ст.3;
l = 40 см;
[k] = 2,0;
с = 3 см.
а = 2L;
b = 2L;
h = 2,5с;
P1 = 3P;
P2 = 4P.
Найти:
[Р]-?
с/3 = 3/3 = 1,0 см; h = 2,5c = 2,53 = 7,5см, а = 2L = 240 80 см, b =2L = 240 = 80 см.
Находим геометрические характеристики заданного (двутаврообразного) сечения.
Площадь сечения равна: А = 2ch/6 + (2h/3)c/3 = 5ch/9 = 537,5/9 = 12,5 см2.
Находим моменты сопротивления и моменты инерции заданного сечения.
JX = 2[c(h/6)3/12 + (hc/6)(5h/12)2] + (c/3)(2h/3)3/12 = 19ch3/324 + 2ch3/243 =
= 0,06687ch3 = 0,0668737,53 = 84,6 cм4.
JY = 2(2h/6)c3/12 + (2h/3)(c/3)3/12 = 14hc3/243 = 147,5...
