Условие:
Исходные данные:

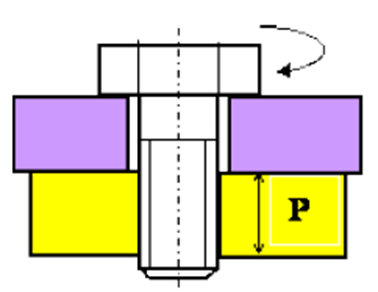

Резьба: М16х2, d2 = 15 мм, [σ]см = 250 МПа, [τ]ср = 150 МПа, f = 0,15; 𝜑 = 60º,
k = 0,87, km = 0,65, h = 1 мм, H= 35 мм.
Требуется: определить силу, которую необходимо приложить к ключу длиной l =300 мм, до появления в резьбе болта напряжений смятия и напряжений среза. Примечание. Трением на торце болта пренебречь.
Решение:
Напряжение среза в резьбе болта: = Р/(d1Нkkm), напряжение смятия:
𝜎см = Рt/(d2hН) , где Р - осевая сила при затяжке болта, t - шаг резьбы (t =2мм, задано в обозначении резьбы М16х2).
Внутренний диаметр, см. ГОСТ 24705-2004 Резьба метрическая внутренний диамет...
