Требуется: Определить внутренние усилия и построить их эпюры; Подобрать проектные размеры поперечного сечения балки из условия прочности
- Механика

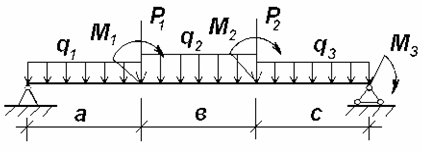

Условие:
Требуется:
1. Определить внутренние усилия и построить их эпюры;
2. Подобрать проектные размеры поперечного сечения балки из условия прочности (сталь - [𝜎]=160 МПа, дерево - [𝜎]=20 МПа).
а) из одного двутавра;
б) из двух двутавров;
в) из двух швеллеров;
г) круглое - деревянное;
д) прямоугольное деревянное из 2 вертикально расположенных деревянных квадратных брусьев;
Дано:
Решение:

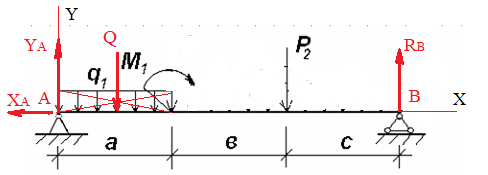

Приведем исходную систему нагрузок в соответствии с заданным в условии задачи. Освобождаем балку от связей, заменяя их действие реакциями связей.
Заменяем распределенную нагрузку q на сосредоточенную силу Q, модуль которой равен: Q = q1a = 101,0 = 10,0 кН, которая приложена в середине отрезка расположения распределенной нагрузки. Определяем реакции опор.
Для полученной плоской системы сил составляе...
