Требуется построить эпюры: 1)Крутящих моментов (схемы 3, 4). Таблица 1. Числовые значения для работ Брус постоянного поперечного сечения нагружен моментами М1, М2, направленными по ходу часовой и против хода часовой стрелки. Применяя метод сечений,

Дата добавления: 29.02.2024

Условие задачи

Требуется построить эпюры:

1)Крутящих моментов (схемы 3, 4).

Таблица 1. Числовые значения для работ

Брус постоянного поперечного сечения нагружен моментами М1, М2, направленными по ходу часовой и против хода часовой стрелки. Применяя метод сечений, определим крутящие моменты на каждом участке стержня.

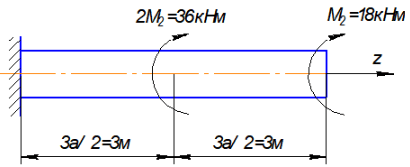

Рис. Схема к задаче.



Ответ

1. Разбиваем стержень на участки, ограниченные точками приложения вращающих моментов.

2. На каждом участке в произвольном месте проводим сечения, перпендикулярные оси стержня.

3. Отброшенную часть заменяем крутящим моментом

4. Отсечённую часть стержня рассматриваем в равновесии.

Рассматриваем стержень справа налево:

Принимаем значение а=1м.

Участок -1
