Требуется: Построить эпюры нормальных сил, напряжений, продольных деформаций и абсолютных удлинений. Из расчета на прочность подобрать допускаемое значение площади сечения.
«Требуется: Построить эпюры нормальных сил, напряжений, продольных деформаций и абсолютных удлинений. Из расчета на прочность подобрать допускаемое значение площади сечения.»
- Механика
Условие:
Исходные данные:
l1 = 0,5 м; l2/l = 1,5; l3/l = 2,0; q0 = 24 кН/м (ВС вниз); P1 = 20 кН (В вниз); P2/P1 = 0,4 (D вверх); материал стержня – Сталь 25; коэффициент запаса – 1,7; F1 = F0; F2 = 3,0F0; F3 = 2,0F0.
Требуется:
1. Построить эпюры нормальных сил, напряжений, продольных деформаций и абсолютных удлинений.
2. Из расчета на прочность подобрать допускаемое значение площади сечения.
Решение:

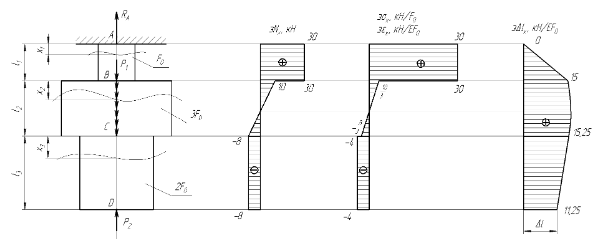

Расчетная схема и эпюры нормальных сил, напряжений, деформаций и удлинений
1) Определяем реакцию в жесткой заделке
откуда при q = const, имеем:
