Требуется построить эпюры поперечных сил и изгибающих моментов и подобрать размеры поперечного сечения стальной балки для различных форм сечения.

Дата добавления: 21.08.2024

Условие задачи

Подбор сечения стальной балки

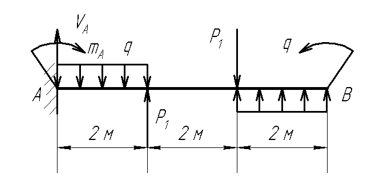

Требуется построить эпюры поперечных сил и изгибающих моментов и подобрать размеры поперечного сечения стальной балки  для различных форм сечения: двутавровой балки, балки прямоугольного сечения со сторонами h и b при h/b = 2 и круглого поперечного сечения.

P1=50 кН, P2=85 кН, m1=10 кН⋅м, m2=10 кН⋅м, a=2 м, q=10 кН⁄м, R=160 МПа (сталь), Rc=500 МПа, Rt=100 МПа (чугун).

Ответ

Дано:
P1=50 кН, P2=85 кН, m1=10 кНм, m2=10 кНм, a=2 м, q=10 кНм, R=160 МПа (сталь), Rc=500 МПа, Rt=100 МПа (чугун).

5.1. Подбор сечения стальной балки

1. Определение опорных реакций.

На схеме показываем опорные реакции RA, HA, M. Вертикальные реакции направляем вверх и записываем уравнения равновесия:

Для нахождения опасного сечения строим эпюры M и Q. Очевидно, что данная балка имеет три учас...
