Требуется: проверить прочность листа на растяжение в сечениях, ослабленных отверстиями, проверить прочность заклепок на срез.
- Механика
Условие:
Проверить прочность изображенного на рис. 2 заклепочного соединения, если F = 95 кН. Допускаемые напряжения на растяжение листов [σ]р =140 МПа, на смятие [σ]см = 280 МПа, на срез заклепок [τ]ср =100 МПа. Толщина листов, соединяемых встык деталей равна δп = 10 мм, толщина накладок каждой равна δн = 4 мм. Диаметр заклепок d = 12 мм, ширина листов b = 135 мм.
Требуется:
1. Проверить прочность листа на растяжение в сечениях, ослабленных отверстиями.
2. Проверить прочность заклепок на срез.
3. Проверить прочность листов на смятие.

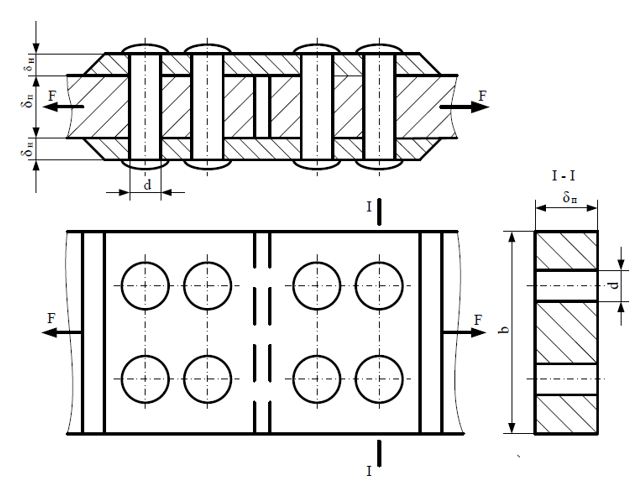

Рисунок. Схема расположения заклепок.
Решение:
Проверка прочности листа на растяжение в сечении, ослабленного отверстиями под заклепки, т.е. наиболее опасном сечении:
т.е. условие прочности - обеспечивается.
Проверка прочности заклепок на срез, учитывая, что в данном соединении количество плоскостей среза i = 2:
