Условие задачи

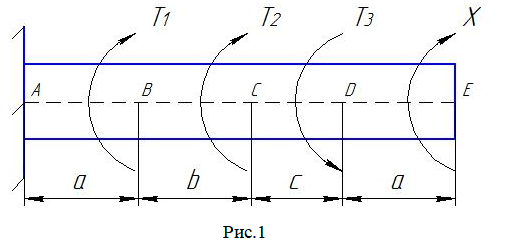

К стальному валу приложено три известных момента (рис.1)
Требуется:
1. Установить при каком значении момента Х угол поворота правого концевого сечения вала равно нулю.
2. Для найденного значения Х построить эпюру крутящих моментов.
3. При заданном значении определить диаметр вала и округлить его значение до ближайшего, равного: 30, 32, 34, 35, 36, 38, 40, 42, 45, 47, 48, 50, 52, 53, 55, 56, 60, 62, 63, 65, 67, 70, 71, 72, 80, 85, 90, 95, 100 мм.
4. Построить эпюру углов закручивания.
5. Найти наибольший относительный угол закручивания.
Исходные данные:
Ответ
1.Определение момента
Применим принцип независимости действия сил. Определим угол поворота сечения под действием каждого момента, деформирующего вал на определенном участке, по отдельности. Результирующий угол поворота будет равен алгебраической сумме всех углов поворота от действия каждого момента с учетом знака.
Допустим, что действует только момент Х на участке вала ЕА длиной:
Согласно рис. 1 знак...
