Условие:

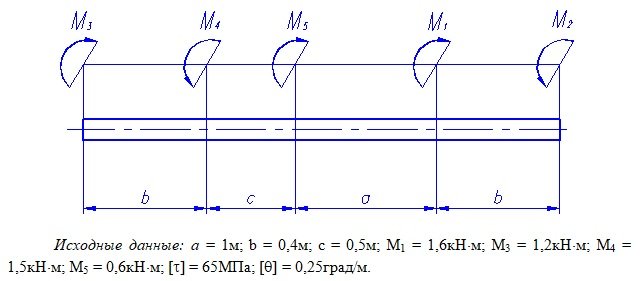

Вал круглого поперечного сечения нагружен системой внешних скручивающих моментов. Для заданного вала построить эпюру крутящих моментов, подобрать диаметр вала из условия прочности и жесткости и определить углы поворота характерных сечений.
В расчетах принять G = 8∙104 МПа.
Решение:
1. Определим величину внешнего скручивающего момента М4. Для этого составим уравнение равновесия сумму моментов относительно оси вала:
2. Построим эпюру крутящих моментов Mk . Для этого разделим вал на 4 участка.
1-й участок
