Условие задачи

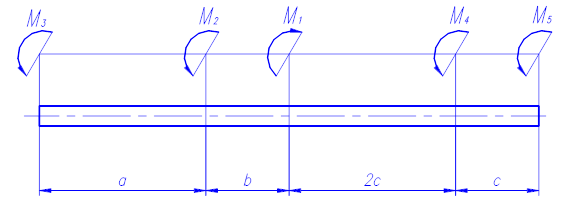

Вал круглого поперечного сечения нагружен системой внешних скручивающих моментов. Для заданного вала построить эпюру крутящих моментов, подобрать диаметр вала из условия прочности и жесткости и определить углы поворота характерных сечений.
В расчетах принять G = 8∙104 МПа.
Исходные данные: а = 1м; b = 0,4м; с = 0,5м; М1 = 1,4 кН×м; М2 = 1,2 кН×м; М3 = 1,8 кН×м; М5 = 1,5кН×м; = 70МПа; = 0,3град/м.
Ответ
1. Определим величину внешнего скручивающего момента М1. Для этого составим уравнение равновесия сумму моментов относительно оси вала:
2. Построим эпюру крутящих моментов Для этого разделим вал на 4 участка.
