Вода из реки по самотечному трубопроводу длиной L и диаметром d подается в водоприемный колодец, из которого насосом с расходом Q она перекачивается в водонапорную башню.
- Механика
Условие:

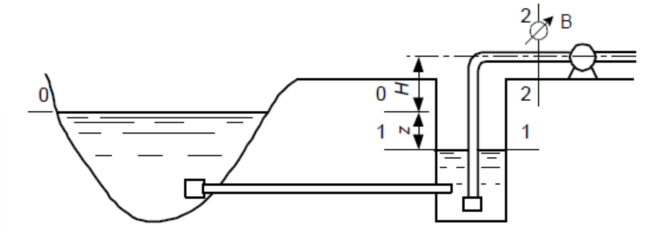

Вода из реки по самотечному трубопроводу длиной L и диаметром d подается в водоприемный колодец, из которого насосом с расходом Q она перекачивается в водонапорную башню. Диаметр всасывающей линии насоса – dвс, длина Lвс. Ось насоса расположена выше уровня воды в реке на величину Н.
Требуется определить:
1. Давление при входе в насос (показание вакуумметра в сечении 2-2), выраженное в метрах водяного столба.
2. Как изменится величина вакуума в этом сечении, если воду в колодец подавать по двум трубам одинакового диаметра d?
Исходные данные:
d = 75 мм; L = 35 м; Lвс = 12 м; dвс = 75 мм; Q = 8 л/с; Н = 1 м.
Решение:
1. Определим перепад уровней воды в реке и водоприемном колодце z.

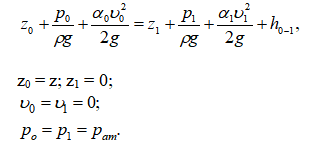

Для этого составим уравнение Бернулли для сечений 0-0 и 1-1, принимая за плоскость сравнений сечение 1-1:
После подстановки получаем:
т....
