Условие:
Вычертить схему нагружения балки с обозначением численных значений приложенных нагрузок. Построить эпюры поперечных сил и изгибающих моментов.
Исходные данные:
Заданная схема защемленной балки представлена на рисунке 1.

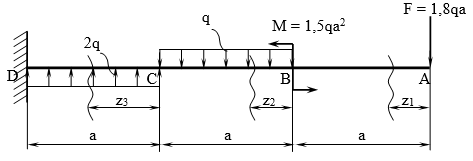

Рисунок 1 - Cхема нагружения защемленной балки
Решение:
Разбиваем балку на три силовых участка AB, BC, CD (рисунок 2), для каждого участка применяем метод сечений и составляем уравнения поперечной силы и изгибающего момента, по которым определяем их характерные ординаты.
Рассмотрим участок I (AB):
Q1 = F;
Q1 = 1,8 qa.
М1= - Fz1;
При z1 = 0 М1= 0; z1 =...
