Условие задачи
Вычертить схему нагружения балки с обозначением численных значений приложенных нагрузок. Построить эпюры поперечных сил и изгибающих моментов для защемленной балки.
Принять:
Исходные данные:
Вариант | 9 |
n | 2,2 |
m | 1,2 |

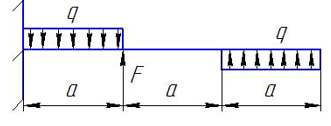

Заданная схема защемленной балки представлена на рисунке 1.
Рисунок 1 - Cхема нагружения защемленной балки
Ответ
Разбиваем балку на три силовых участка AB, BC и CD (рисунок 2), для каждого участка применяем метод сечений и составляем уравнения поперечной силы и изгибающего момента, по которым определяем их характерные ординаты.
Рассмотрим I участок АВ :
