Вычертить схему нагружения балки с обозначением численных значений приложенных нагрузок. Построить эпюры поперечных сил и изгибающих моментов для защемленной балки.
«Вычертить схему нагружения балки с обозначением численных значений приложенных нагрузок. Построить эпюры поперечных сил и изгибающих моментов для защемленной балки.»
- Механика
Условие:
Вычертить схему нагружения балки с обозначением численных значений приложенных нагрузок. Построить эпюры поперечных сил и изгибающих моментов для защемленной балки.
Принять:
Исходные данные:
Заданная схема защемленной балки представлена на рисунке 1.

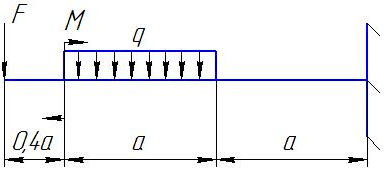

Рисунок 1 - Cхема нагружения защемленной балки
Решение:
Разбиваем балку на три силовых участка
(рисунок 2), для каждого участка применяем метод сечений и составляем уравнения поперечной силы и изгибающего момента, по которым определяем их характерные ординаты.
Рассмотрим I участок :
