Вычертить схему нагружения бруса с обозначением численных значений приложенных нагрузок. Построить эпюру продольных сил. Исходные данные: F1 = 40 кН; F2 = 20 кН; F3 = 60 кН; b = 0,04 м; c = 0,08м.
«Вычертить схему нагружения бруса с обозначением численных значений приложенных нагрузок. Построить эпюру продольных сил.
Исходные данные: F1 = 40 кН; F2 = 20 кН; F3 = 60 кН;
b = 0,04 м; c = 0,08м.»
- Механика
Условие:
Вычертить схему нагружения бруса с обозначением численных значений приложенных нагрузок. Построить эпюру продольных сил.
Исходные данные:
F1 = 40 кН; F2 = 20 кН; F3 = 60 кН;
b = 0,04 м; c = 0,08м.

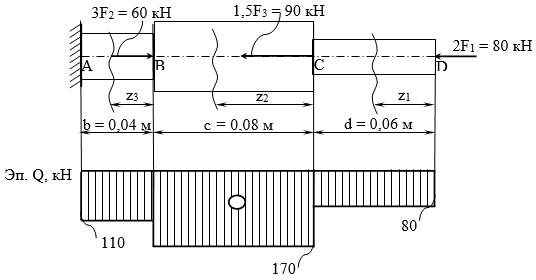

На рисунке 1 приведена схема нагружения бруса.
Рисунок 1 – Схема нагружения бруса
Решение:
Разбиваем брус на три силовых участка AB, BC и CD, для каждого участка применяем метод сечений и составляем уравнения продольной силы.
Определяем характерные ординаты продольных сил и строим эпюру (рисунок 2).
Рассмотрим I участок CD:
