Условие:
Вычертить схему нагружения вала с обозначением численных значений приложенных нагрузок. Построить эпюру крутящих моментов.
Исходные данные:
| Вариант | 7 |
 |
700 |

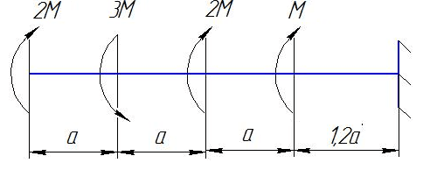

Схема вала представлена на рисунке 1.
Рисунок 1 – Схема нагружения вала
Решение:
Разбиваем вал на четыре силовых участка AB, BC, CD и DE (рисунок 2).
Для каждого участка применяем метод сечений, составляем уравнения крутящего момента, по которым определяем характерные ординаты.
Рассмотрим I участок
