Определить длину фланговых швов соединения полосы с косынкой из стали. Определить допускаемые напряжения на срез сварного шва. Определить длину флангового шва.
«Определить длину фланговых швов соединения полосы с косынкой из стали. Определить допускаемые напряжения на срез сварного шва. Определить длину флангового шва.»
- Механика
Условие:
Определить длину фланговых швов соединения полосы с косынкой из стали из условия прочности F = 40кН, ширина полосы b = 190 мм, выполненной из стали Ст45. Сварка ручная электродом Э42. Толщина деталей δ = 8,5 мм. Предел текучести основного металла 𝜎 = 300 МПа. Допускаемый коэффициент запаса прочности [s]=1,5.
Требуется:
1. Определить допускаемые напряжения на срез сварного шва.
2. Определить длину флангового шва.

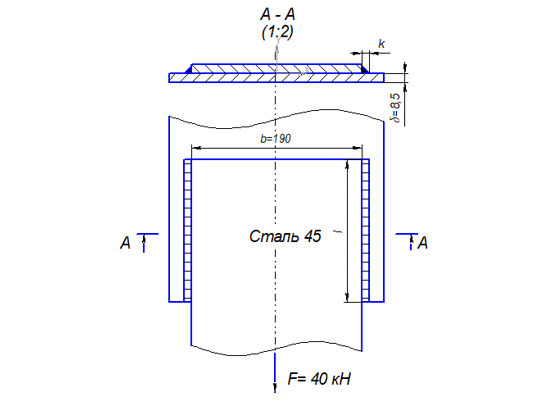

Рисунок 1 – Схема выполнения сварного шва.
Решение:
Определяем допускаемые напряжения для соединяемых деталей:
Допускаемое напряжение среза шва:
[ср] = 0,6[𝜎] = 0,6200 = 120 МПа.
Примем катет шва равным приблизительно толщине пластины: k
𝛿 = 8,0 мм.
...
