Вычислить опорные реакции балки. Заданная балка рассматривается в системе координат зед, игрек. На её расчётной схеме показываются векторы опорных реакций ва и вб , направленные вверх.
- Механика
Условие:

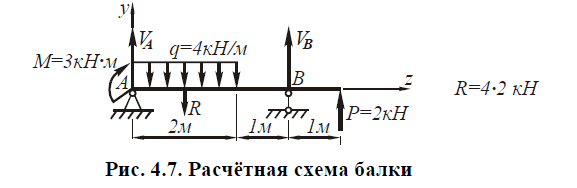

Вычислить опорные реакции балки, расчётная схема которой показана на рис. 4.7. Заданная балка рассматривается в системе координат z, y (рис. 4.7). На её расчётной схеме показываются векторы опорных реакций
VA и VB , направленные вверх.
Решение:
Записывается первое уравнение равновесия балки - . Составляя алгебраическую сумму моментов сил и пар сил, приложенных к балке, относительно правой опоры В, в качестве первого слагаемого записывается моментопорной реакции V относительно точки В, . Моменты остальных внешних сил считаем положительными, если они стремятся повернуть балку относительно точки В в том же направлении (в рассматривае-мом случае по часовой стрелке); моменты сил, поворачивающих балку относительно точки В в противоположном направлении считаются отрицательными.
