Условие задачи
Z1 = 1, Z2 = 25, Z3 = 22, Z4 = 66, Z5 = 25, Z6 = 75, Z7 = 15, Z8 = 30, Z9 = 2, Z10 = 75,
ω1 = 420 c-1, P = 5,6 кВт.
Определить:
1- передаточное отношение между входными и выходными звеньями и каждой передачи в отдельности;
2- угловую скорость, число оборотов, мощность и крутящий момент каждого вала;
3- общий коэффициент полезного действия передачи.
Для расчетов принять следующие значения к.п.д.:
- для пары цилиндрических колес 𝜂ц = 0,97;
- для пары конических колес 𝜂к = 0,95;
- для червячной передачи при одно-, двух-, четырехзаходном червяке соответственно 𝜂ч = 0,7; 0,75; 0,8;
- для пары подшипников качения 𝜂п = 0,99.
Ответ
Заданный сложный зубчатый механизм является - пространственным, поэтому определяем не передаточные отношения, а передаточные числа.

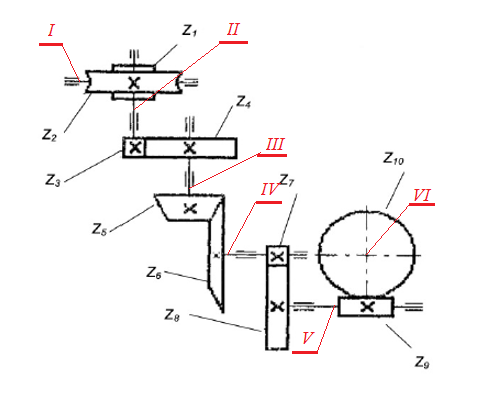

Обозначим римскими цифрами номера валов, как показано на рис.
Входным звеном являет вал червяка Z1, выходным звеном - вал червячного колесаZ10, второй червячной передачи.
Определяем передаточные числа отдельных передач и всего механизма:
Общее передаточное число механи...
