Задана цилиндрическая прямозубая передача с частотой вращения ведущего и ведомого колес соответственно n1 и n2, межосевым расстоянием а, модулем m и коэффициентом ширины колес Ка.
«Задана цилиндрическая прямозубая передача с частотой вращения ведущего и ведомого колес соответственно n1 и n2, межосевым расстоянием а, модулем m и коэффициентом ширины колес Ка.»
- Механика
Условие:
Задана цилиндрическая прямозубая передача с частотой вращения ведущего и ведомого колес соответственно n1 и n2, межосевым расстоянием а, модулем m и коэффициентом ширины колес Ка. Требуется: а) вычертить кинематическую схему передачи (с указанием ее звеньев); б) определить основные геометрические размеры обоих колес Z1, Z2, b, d2, dl, ha, hf, dal, df I, df2 da2, (полные названия определяемых величин указывать обязательно).

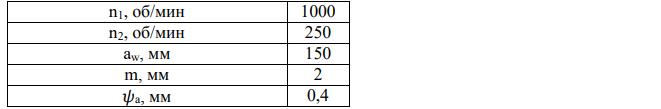

Исходные данные:
Решение:
Передаточное число передачи u:
Из данной формулы находим число зубьев ведущего колеса 𝑍1:
Количество зубьев ведомого колеса определяется по формуле:
𝑍2 = 𝑍1 ∙ 𝑢 = 30 ∙ 4 = 120 шт.
Делительный диаметр в...
