Задание по механике. Постройте эпюру поперечной силы и изгибающего момента для простой балки. Заданная схема простой балки представлена на рисунке.
«Задание по механике. Постройте эпюру поперечной силы и изгибающего момента для простой балки. Заданная схема простой балки представлена на рисунке.»
- Механика
Условие:
Исходные данные: n=1; F = nqa = qa; m = 2,4; M = mqa2 = 2,4qa2.
Заданная схема простой балки представлена на рисунке:
Заданная схема простой балки.
Постройте эпюру поперечной силы и изгибающего момента для простой балки.
Решение:
Составим расчётную схему балки.
Определяем опорные реакции балки. Направим реакции опор в точке C и в точке B.
Составим уравнение проекции сил на ось z:
НB + 0 = 0;
НB = 0.

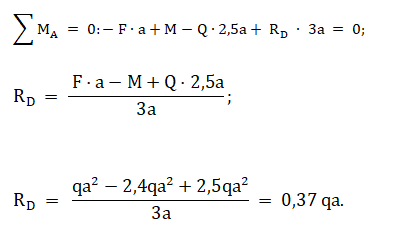

Составим уравнение моментов относительно опоры A:
Q = qa.
Составим уравнение моментов относительно опоры D:
