Определить коэффициент устойчивости относительно ребра 0 подпорной стенки, свободно покоящейся на непроницаемом основании. Расчет выполнить для 1 п.м. стенки. Плотность стенки ρс плотность воды
ρв = 1000 кг/м3; ускорение свободного падения g=9,81 м/с2.

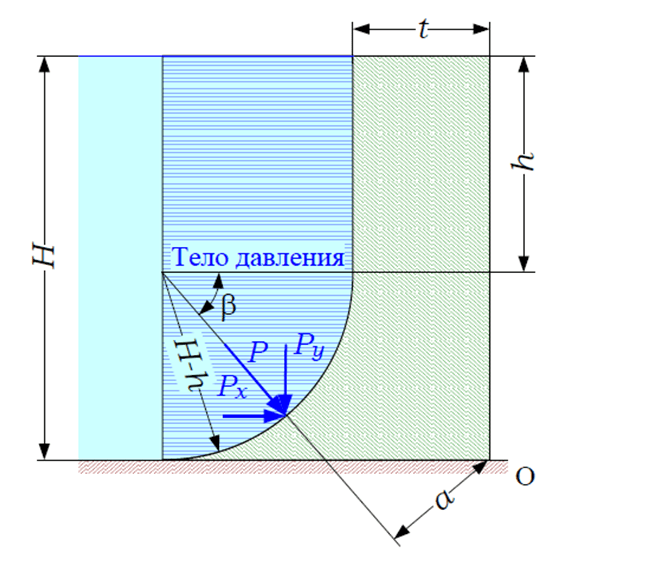

Заменить в условии задачи наклонную стенку цилиндрической стенкой радиусом H – h. Найти момент, создаваемый силой гидростатического давления, действующей на цилиндрическую поверхность.
айдем горизонтальную составляющую силы гидростатического давления, которая равна силе давления на вертикальную проекцию цилиндрической поверхности и проходит через центр давления вертикальной проекции:
Рх = ghc⍵y.
По условию задачи = 1000кг/м3, Н = 1,7 м, h = 0,7 м.
Тогда hc = h+(H-h)/2 = 0,7+(1,7-0,7)/2= 1,2 м.
Площадь 1 п.м. вертикальной проекции цилиндрической поверхности
⍵y = (H-h)∙1= 1м2.
Горизонтальная составляющая силы
Рх = 1000∙9,8∙1,2∙1= 11760 Н.
Определим вертикальную составляющую силы давления Ру, как силу веса воды в объеме тела давления. Объем тела давления W равен площади ...
