Замкнутый резервуар разделен на две части плоской перегородкой, имеющей квадратное отверстие со стороной а, закрытое крышкой. Определить величину и точку приложения результирующей силы давления на крышку.
«Замкнутый резервуар разделен на две части плоской перегородкой, имеющей квадратное отверстие со стороной а, закрытое крышкой. Определить величину и точку приложения результирующей силы давления на крышку.»
- Механика
Условие:

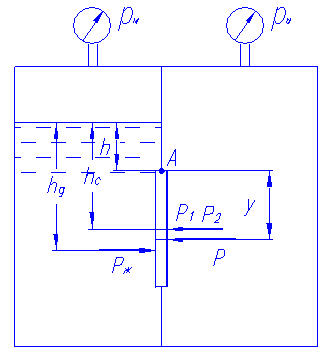

Замкнутый резервуар разделен на две части плоской перегородкой, имеющей квадратное отверстие со стороной а, закрытое крышкой. Давление над жидкостью Ж в левой части резервуара определяется показаниями манометра рм, давление воздуха в правой части – показаниями мановакуумметра рв. Определить величину и точку приложения результирующей силы давления на крышку.
Дано: Ж – глицерин; рабс1 = 0,09 МПа; ризб2 = 0,03 МПа; а = 300мм; h = 400мм.
Решение:
На крышку действуют силы давления газа Р1 и Р2 и сила гидростатического давления жидкости Рж.
В расчет берем только избыточное давление, поскольку силы атмосферного давления слева и справа уравновешиваются.
Силы избыточного давления газа определяем по формуле:
