решение задачи на тему:

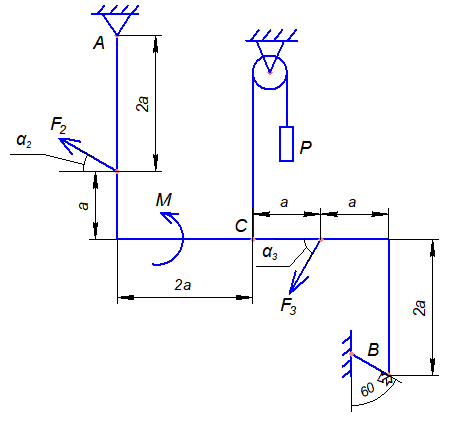

Жесткая рама закреплена в точке A шарнирно, а в точке B прикреплена  к невесомому стержню. В точке С к раме привязан трос, перекинутый через блок и несущий на конце груз весом P.

Дата добавления: 30.10.2024

Условие задачи

Жесткая рама закреплена в точке A шарнирно, а в точке B прикреплена  к невесомому стержню. В точке С к раме привязан трос, перекинутый через блок и несущий на конце груз весом P. На раму действует пара сил с моментом M и две силы F1 и F4.

Определить реакции связей в точках A и B, вызываемые действующими нагрузками.

Исходные данные:

P = 25 кН;

F2 = 20 кН;

α2 = 300;

F3 = 30 кН;

α3 = 600;

М = 60 кН∙м;

а = 0,5 м;

Ответ

Рассмотрим равновесие жесткой рамы. На раму действуют: силы P, F2 и F3, пара сил с моментом М и реакции связей XA, YA, RB.

Отбросим связи и заменим их реакциями. Силы F2 и F3 разложим на составляющие.
